02 容器性能测试与分析工具

一 容器共享宿主机内核带来的影响

容器里的进程归根结底都是运行在宿主机上的进程,所以宿主机一旦出现性能问题,它上面寄生的所有的容器的性能都会受到影响。

比如当宿主机内核从ubuntu 18.04(linux内核4.15)升级到ubuntu20.04(linux内核5.4)之后,你会发现该宿主机上的容器磁盘io读写性能降低为ubuntu 18.04内核的1/8左右。因为容器里的“操作系统”只有一个rootfs,没有bootfs,同一个宿主机上的多个容器,大家是共享宿主机内核的,所以一旦宿主机内核有问题,会直接影响到容器。

当出现I/O性能问题时,为了能够及时准确地定位到问题,可以使用fio来测试一下宿主机或容器内的I/O性能,或者使用perf+flameGraph来制作火焰图来进一步分析性能问题

二 fio工具

篇幅过长,详见:https://egonlin.com/?p=250

三 perf性能分析工具

3.1 perf工具介绍与基本使用

perf是一款Linux性能分析工具。
我们可以使用perf工具来捕获一个任务在系统中的完整调度栈信息,或者系统整体的情况,以便分许到底是哪个环节拖慢了整体的性能。
例如:
如果我们发现CPU的使用率突然暴涨,如何迅速定位是哪个进程、哪段代码引起的呢?此时就可以用perf工具,来对CPU上执行的代码进行采样、统计,告诉我们CPU到底在忙些什么。

首先我们用以下命令模拟出CPU利用率暴涨的现象:
$ cat /dev/zero > /dev/null

然后我们看到 CPU 1 的 %system 飙升到95%:

# sar -P ALL -u 2 2
08:21:16 PM     CPU     %user     %nice   %system   %iowait    %steal     %idle
08:21:18 PM     all      2.25      0.00     48.25      0.00      0.00     49.50
08:21:18 PM       0      0.50      0.00      1.00      0.00      0.00     98.51
08:21:18 PM       1      4.02      0.00     95.98      0.00      0.00      0.00

现在我们用 perf 工具采样:

安装
yum install perf -y

perf record -a -e cycles -o cycle.perf -g sleep 10

# 注意
perf record代表记录一段时间内系统/进程的性能时间
参数:
 -a:分析整个系统的性能
 -e:选择性能事件
 -o:指定输出文件,默认为perf.data
 -g:记录函数间的调用关系
 sleep 10 表示收集10秒钟。

把采样的数据生成报告:

# perf report -i cycle.perf | less

...
# Samples: 40K of event 'cycles'
# Event count (approx.): 18491174032
#
# Overhead          Command                   Shared Object              Symbol
# ........  ...............  ..............................    ................
#
    75.65%              cat  [kernel.kallsyms]                 [k] __clear_user
                        |
                        --- __clear_user
                           |
                           |--99.56%-- read_zero
                           |          vfs_read
                           |          sys_read
                           |          system_call_fastpath
                           |          __GI___libc_read
                            --0.44%-- [...]

     2.34%              cat  [kernel.kallsyms]                 [k] system_call
                        |
                        --- system_call
                           |
                           |--56.72%-- __write_nocancel
                           |
                            --43.28%-- __GI___libc_read
...
我们很清楚地看到,CPU利用率有75%来自 cat 进程 的 sys_read 系统调用,
perf 甚至精确地告诉了我们是消耗在 read_zero 这个 kernel routine 上。

3.2 perf相关命令与参数

----------------->1、Perf List
性能事件是指在处理器或操作系统中发生的,可能影响到程序性能的硬件事件或软件事件
利用perf剖析程序性能时,需要指定当前测试的性能事件。

我们可以用perf list查看当前系统支持的性能事件

查看图片包含了软件事件与硬件事件:
https://egonlin.com/wp-content/uploads/2022/08/3-2.png
sw实际上是内核的计数器,与硬件无关。
hw和cache是CPU架构相关的,依赖于具体硬件。
tracepoint是基于内核的ftrace,主线2.6.3x以上的内核版本才支持。
----------------->2、Perf top
主要用于实时分析各个函数在某个性能事件上的热度,能够快速的定位热点函数,包括应用程序函数、

常用参数

-e:指定性能事件,默认的性能事件为cpu cycles。

-a:显示在所有CPU上的性能统计信息

-C:显示在指定CPU上的性能统计信息

-p:指定进程PID

-t:指定线程TID

-K:隐藏内核统计信息

-U:隐藏用户空间的统计信息

-s:指定待解析的符号信息

‘‐G’ or‘‐‐call‐graph’ <output_type,min_percent,call_order>

graph: 使用调用树,将每条调用路径进一步折叠。这种显示方式更加直观。

每条调用路径的采样率为绝对值。也就是该条路径占整个采样域的比率。

fractal

默认选项。类似与 graph,但是每条路径前的采样率为相对值。

flat

不折叠各条调用

选项 call_order 用以设定调用图谱的显示顺序,该选项有 2个取值,分别是

callee 与caller。

将该选项设为callee 时,perf按照被调用的顺序显示调用图谱,上层函数被下层函数所调用。

该选项被设为caller 时,按照调用顺序显示调用图谱,即上层函数调用了下层函数路径,也不显示每条调用路径的采样率
注: Perf top需要root权限

列名            含义
Overhead        符号引发的性能事件比例
Shared Object   符号所在的DSO(Dynamic Shared Object),可以是应用程序、内核、动态链接库、模块。
Symbol        符号名,前面的 [ ] 表示DSO类型,[.]表示此符号属于用户态的ELF文件,包括可执行文件与动态链接库,[k]表述此符号属于内核或模块

----------------->3、Perf stat
分析系统/进程的整体性能概况

task‐clock事件表示目标任务真正占用处理器的时间,单位是毫秒。也称任务执行时间

context-switches是系统发生上下文切换的次数

CPU-migrations是任务从一个处理器迁往另外一个处理器的次数

page-faults是内核发生缺页的次数

cycles是程序消耗的处理器周期数

instructions是指命令执行期间产生的处理器指令数

branches是指程序在执行期间遇到的分支指令数。

branch‐misses是预测错误的分支指令数。

XXX seconds time elapsed系程序持续时间

任务执行时间/任务持续时间大于1,那可以肯定是多核引起的

参数设置:

-e:选择性能事件

-i:禁止子任务继承父任务的性能计数器。

-r:重复执行 n 次目标程序,并给出性能指标在n 次执行中的变化范围。

-n:仅输出目标程序的执行时间,而不开启任何性能计数器。

-a:指定全部cpu

-C:指定某个cpu

-A:将给出每个处理器上相应的信息。

-p:指定待分析的进程id

-t:指定待分析的线程id

----------------->4、Perf record
perf record收集一段时间内系统/进程的性能时间,并记录在文件中,可以离线分析。可以使用 perf report解析收集的采样数据文件。
参数:

 -e:选择性能事件

 -p:待分析进程的id

 -t:待分析线程的id

 -a:分析整个系统的性能

 -C:只采集指定CPU数据

 -c:事件的采样周期

 -o:指定输出文件,默认为perf.data

 -A:以append的方式写输出文件

 -f:以OverWrite的方式写输出文件

 -g:记录函数间的调用关系
 -F:控制perf命令对cpu的占用频率,底层控制的是内核参数perf_event_max_sample_rate
  详细解析:
  在/proc/sys/kernel/下有两个跟perf相关的内核参数
 (1)perf_cpu_time_max_percent  perf分析工具最大能够占用CPU性能的百分比
    0:不限制
    1~100:百分比值
 (2)perf_event_max_sample_rate: 设置perf_event的最大取样速率,默认值为100000

  perf命令采样时会占用cpu,需要对perf命令对cpu的占比进行限制,
  默认限制最大就是perf_cpu_time_max_percent=25,超过该值就会触发告警如下
  perf: interrupt took too long (3136 > 3126), lowering kernel.perf_event_max_sample_rate to 63000
  触发告警的同时会调整采样速率perf_event_max_sample_rate,保持不要超过限制。
  也就是说,如果你设置了perf_event_max_sample_rate,
  那么出现上面这个告警后,perf_event_max_sample_rate的值会被调整。
  可以通过调高perf_cpu_time_max_percent来解决。
  如果调高也不能解决,就设置为0,此时就不会在去监控cpu的占用率了。
  echo 0 > /proc/sys/kernel/perf_cpu_time_max_percent
  echo 10000 >  /proc/sys/kernel/perf_event_max_sample_rate

----------------->5、Perf Report
perf report 主要用来展示上面perf record生成的perf.data文件。

参数

-i:输入的数据文件

-v:显示每个符号的地址

-d <dos>:只显示指定dos的符号

-C:只显示指定comm的信息(Comm. 触发事件的进程名)

-S:只考虑指定符号

-U:只显示已解析的符号

-g[type,min,order]:显示调用关系,具体等同于perf top命令中的-g

-c:只显示指定cpu采样信息

-M:以指定汇编指令风格显示

–source:以汇编和source的形式进行显示

-p<regex>:用指定正则表达式过滤调用函数

举例1

# perf top -e cycles:k     #显示内核和模块中,消耗最多CPU周期的函数

# perf top -e kmem:kmem_cache_alloc     #显示分配高速缓存最多的函数

# perf top

Samples: 1M of event 'cycles', Event count (approx.): 73891391490
     5.44%  perf              [.] 0x0000000000023256
     4.86%  [kernel]          [k] _spin_lock
     2.43%  [kernel]          [k] _spin_lock_bh
     2.29%  [kernel]          [k] _spin_lock_irqsave
     1.77%  [kernel]          [k] __d_lookup
     1.55%  libc-2.12.so      [.] __strcmp_sse42
     1.43%  nginx             [.] ngx_vslprintf
     1.37%  [kernel]          [k] tcp_poll

第一列:符号引发的性能事件的比例,默认指占用的cpu周期比例。
第二列:符号所在的DSO(Dynamic Shared Object),可以是应用程序、内核、动态链接库、模块。
第三列:DSO的类型。[.]表示此符号属于用户态的ELF文件,包括可执行文件与动态链接库)。[k]表述此符号属于内核或模块。
第四列:符号名。有些符号不能解析为函数名,只能用地址表示。

举例2

# perf top -g         #得到调用关系图

# perf top -e cycles         #指定性能事件

# perf top -p 23015,32476         #查看这两个进程的cpu cycles使用情况

# perf top -s comm,pid,symbol         #显示调用symbol的进程名和进程号

# perf top --comms nginx,top         #仅显示属于指定进程的符号

# perf top --symbols kfree         #仅显示指定的符号

举例3

#  perf stat ls

 Performance counter stats for 'ls':

          0.653782 task-clock                #    0.691 CPUs utilized
                 0 context-switches          #    0.000 K/sec
                 0 CPU-migrations            #    0.000 K/sec
               247 page-faults               #    0.378 M/sec
         1,625,426 cycles                    #    2.486 GHz
         1,050,293 stalled-cycles-frontend   #   64.62% frontend cycles idle
           838,781 stalled-cycles-backend    #   51.60% backend  cycles idle
         1,055,735 instructions              #    0.65  insns per cycle
                                             #    0.99  stalled cycles per insn
           210,587 branches                  #  322.106 M/sec
            10,809 branch-misses             #    5.13% of all branches

       0.000945883 seconds time elapsed

    输出包括ls的执行时间,以及10个性能事件的统计。

    task-clock:任务真正占用的处理器时间,单位为ms。CPUs utilized = task-clock / time elapsed,CPU的占用率。

    context-switches:上下文的切换次数。

    CPU-migrations:处理器迁移次数。Linux为了维持多个处理器的负载均衡,在特定条件下会将某个任务从一个CPU

    迁移到另一个CPU。

    page-faults:缺页异常的次数。当应用程序请求的页面尚未建立、请求的页面不在内存中,或者请求的页面虽然在内

    存中,但物理地址和虚拟地址的映射关系尚未建立时,都会触发一次缺页异常。另外TLB不命中,页面访问权限不匹配

    等情况也会触发缺页异常。

    cycles:消耗的处理器周期数。如果把被ls使用的cpu cycles看成是一个处理器的,那么它的主频为2.486GHz。

    可以用cycles / task-clock算出。

    stalled-cycles-frontend:略过。

    stalled-cycles-backend:略过。

    instructions:执行了多少条指令。IPC为平均每个cpu cycle执行了多少条指令。

    branches:遇到的分支指令数。branch-misses是预测错误的分支指令数。

#  perf stat -r 10 ls > /dev/null         #执行10次程序,给出标准偏差与期望的比值

#  perf stat -v ls > /dev/null         #显示更详细的信息

#  perf stat -n ls > /dev/null         #只显示任务执行时间,不显示性能计数器

#  perf stat -a -A ls > /dev/null         #单独给出每个CPU上的信息

#  perf stat -e syscalls:sys_enter ls          #ls命令执行了多少次系统调用

举例4

#  perf record -p `pgrep -d ',' nginx`      #记录nginx进程的性能数据

#  perf record ls -g    #记录执行ls时的性能数据

# perf record -e syscalls:sys_enter ls      #记录执行ls时的系统调用,可以知道哪些系统调用最频繁

举例5

#   perf lock record ls      #记录

#   perf lock report      #报告

                Name   acquired  contended total wait (ns)   max wait (ns)   min wait (ns)

 &mm->page_table_...        382          0               0               0               0
 &mm->page_table_...         72          0               0               0               0
           &fs->lock         64          0               0               0               0
         dcache_lock         62          0               0               0               0
       vfsmount_lock         43          0               0               0               0
 &newf->file_lock...         41          0               0               0               0

Name:内核锁的名字。
aquired:该锁被直接获得的次数,因为没有其它内核路径占用该锁,此时不用等待。
contended:该锁等待后获得的次数,此时被其它内核路径占用,需要等待。
total wait:为了获得该锁,总共的等待时间。
max wait:为了获得该锁,最大的等待时间。
min wait:为了获得该锁,最小的等待时间。

举例6

#  perf kmem record ls      #记录

#  perf kmem stat --caller --alloc -l 20      #报告

------------------------------------------------------------------------------------------------------
 Callsite                           | Total_alloc/Per | Total_req/Per   | Hit      | Ping-pong | Frag
------------------------------------------------------------------------------------------------------
 perf_event_mmap+ec                 |    311296/8192  |    155952/4104  |       38 |        0 | 49.902%
 proc_reg_open+41                   |        64/64    |        40/40    |        1 |        0 | 37.500%
 __kmalloc_node+4d                  |      1024/1024  |       664/664   |        1 |        0 | 35.156%
 ext3_readdir+5bd                   |        64/64    |        48/48    |        1 |        0 | 25.000%
 load_elf_binary+8ec                |       512/512   |       392/392   |        1 |        0 | 23.438%

Callsite:内核代码中调用kmalloc和kfree的地方。
Total_alloc/Per:总共分配的内存大小,平均每次分配的内存大小。
Total_req/Per:总共请求的内存大小,平均每次请求的内存大小。
Hit:调用的次数。
Ping-pong:kmalloc和kfree不被同一个CPU执行时的次数,这会导致cache效率降低。
Frag:碎片所占的百分比,碎片 = 分配的内存 - 请求的内存,这部分是浪费的。
有使用--alloc选项,还会看到Alloc Ptr,即所分配内存的地址。

举例7

#  perf sched record sleep 10

#  perf report latency --sort max

 ---------------------------------------------------------------------------------------------------------------
  Task                  |   Runtime ms  | Switches | Average delay ms | Maximum delay ms | Maximum delay at     |
 ---------------------------------------------------------------------------------------------------------------
  events/10:61          |      0.655 ms |       10 | avg:    0.045 ms | max:    0.161 ms | max at: 9804.958730 s
  sleep:11156           |      2.263 ms |        4 | avg:    0.052 ms | max:    0.118 ms | max at: 9804.865552 s
  edac-poller:1125      |      0.598 ms |       10 | avg:    0.042 ms | max:    0.113 ms | max at: 9804.958698 s
  events/2:53           |      0.676 ms |       10 | avg:    0.037 ms | max:    0.102 ms | max at: 9814.751605 s
  perf:11155            |      2.109 ms |        1 | avg:    0.068 ms | max:    0.068 ms | max at: 9814.867918 s

TASK:进程名和pid。
Runtime:实际的运行时间。
Switches:进程切换的次数。
Average delay:平均的调度延迟。
Maximum delay:最大的调度延迟。
Maximum delay at:最大调度延迟发生的时刻。

举例8

#  perf probe --line schedule    #前面有行号的可以探测,没有行号的就不行了

#  perf report latency --sort max    #在schedule函数的12处增加一个探测点

3.3 perf工具原理详解

Linux性能计数器是一个新的基于内核的子系统,它提供一个性能分析框架,比如硬件(CPU、PMU(Performance Monitoring Unit))功能和软件(软件计数器、tracepoint)功能。
通过perf,应用程序可以利用PMU、tracepoint和内核中的计数器来进行性能统计。它不但可以分析指定应用程序的性能问题(per thread),也可以用来分析内核的性能问题,当然也可以同时分析应用程序和内核,从而全面理解应用程序中的性能瓶颈。

使用perf,可以分析程序运行期间发生的硬件事件,比如instructions retired、processor clock cycles等;也可以分析软件事件,比如page fault和进程切换。

(1) 什么是PMU

Performance Monitor Unit,性能监视单元,其实CPU提供的一个单元,属于硬件的范畴。通过访问相关的寄存器能读取到CPU的一些性能数据,目前大部分CPU都会提供相应的PMU。

(2) 硬件特性之cache

内存读写是很快的,但是还是无法和处理器指令执行速度相比。为了从内存中读取指令和数据,处理器需要等待,用处理器时间来衡量,这种等待非常漫长。cache是一种SRAM,读写速度非常快,能和处理器相匹配。因此将常用的数据保存在cache中,处理器便无需等待,从而提高性能。cache的尺寸一般都很小,充分利用cache是软件调优非常重要部分。

(3) tracepoints

tracepoints是散落在内核源码中的一些hook,它们可以在特定的代码被执行到时触发,这一特性可以被各种trace/debug工具所使用。

perf将tracepoint产生的时间记录下来,生成报告,通过分析这些报告,调优人员便可以了解程序运行期间内核的各种细节,对性能症状做出准确的诊断。

这些tracepint的对应的sysfs节点在/sys/kernel/debug/tracing/events目录下。

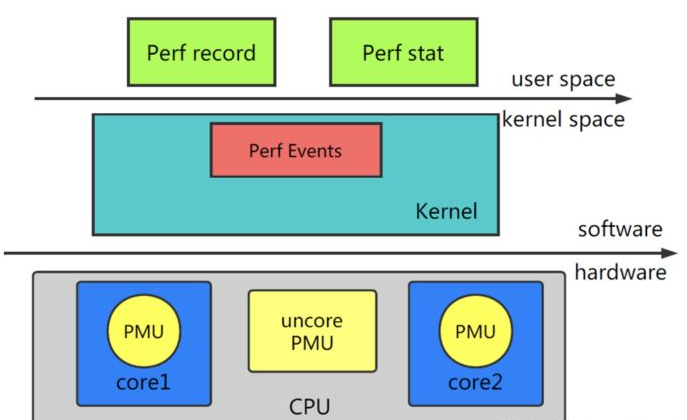

下图展示perf整体架构

(4) perf 使用

perf提供的事件主要可以分为三种:

  • Hardware Event由PMU部件产生,在特定的条件下探测性能事件是否发生以及发生的次数。比如cache命中。
  • Software Event是内核产生的事件,分布在各个功能模块中,统计和操作系统相关性能事件。比如进程切换,tick数等。
  • Tracepoint Event是内核中静态tracepoint所触发的事件,这些tracepoint用来判断程序运行期间内核的行为细节,比如slab分配器的分配次数等。

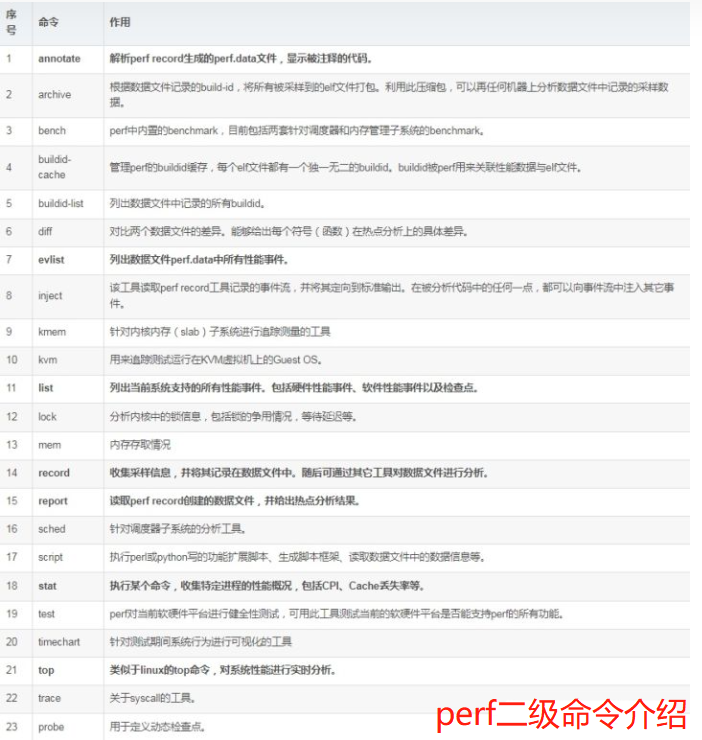

perf –help之后可以看到perf的二级命令(常用的以黑体标出)

四 火焰图制作与解读

4.1 把perf结果制作成火焰图

我们可以把perf捕捉的信息制作成火焰图来方便查看与分析CPU 的调用栈

火焰图(Flame Graph)是由 Linux 性能优化大师 Brendan Gregg 发明的,和所有其他的 profiling 方法不同的是,火焰图以一个全局的视野来看待时间分布,它从底部往顶部,列出所有可能导致性能瓶颈的调用栈。

下载FlameGraph工具,

git clone https://github.com/brendangregg/FlameGraph.git

生成火焰图,一般遵循一下流程:
