SDN软件定义网络

一、大二层网络

构建大二层网络:虚拟交换机(switch)+物理交换机

    1. 什么是二层网络?

    二层指的是数据链路层,计算机与计算机之间的通信采用的是基于以太网协议广播的方式,请参考http://www.cnblogs.com/linhaifeng/articles/5937962.html

    2. 什么是大二层网络?

    大二层的概念指的是openstack中所有的vm都处于一个大的二层网络中,大二层也可以被想象成一堆二层交换机串联到一起。

    3. 为什么要构建大二层网络?

    构建大二层网络的目的就是为了满足vm可以迁移到全网的任意位置。二层无需网关,无需路由,因而资源调用更加灵活,反之,如果所有vm不在一个大二层中,那么vm迁移到另外一个位置(另外一个网络中),则需要我们人为地指定网关,添加路由策略,然而这还只是针对一台vm的迁移,要满足所有的vm的动态迁移,再去指定网关、路由等就不现实了。

    4. 如何构建大二层网络?

    一些列二层设备串联起来,组成一个大二层网络,在openstack中二层设备分为:物理的二层设备和虚拟机的二层设备

    虚拟的二层设备又分为:

    1. Neutron 默认采用的 开源Open vSwitch 创建的虚机交换机

    2. Linux bridge。

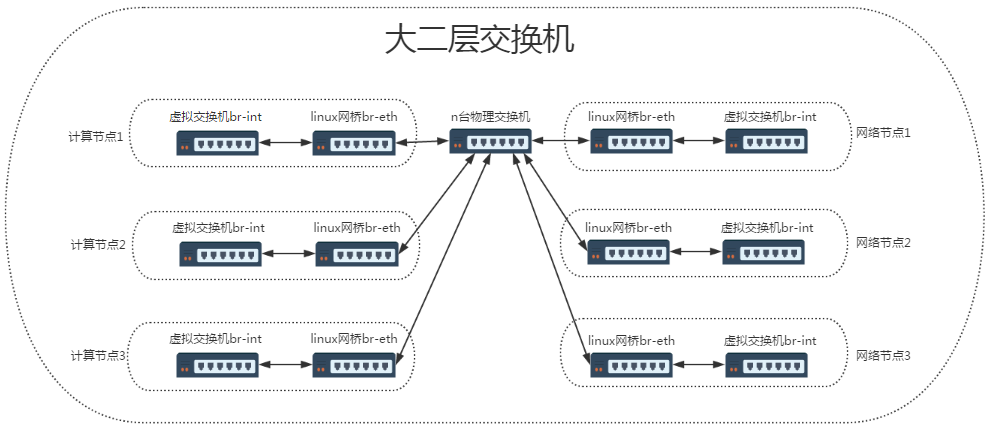

file

需要特别强调的是:

  1.大二层网络是由虚拟二层设备和物理二层设备共同组成的;

  2.而这里面所有的二层设备合在一起相当于一个大的交换机;

  3.大二层网络是在计算节点或者网络节点启动时就会建立,而后期用户建立的网络,都是在此网络的基础之上进行逻辑划分,用户每新建一个网络都被分配相应的段ID(相当于vlan id)

二、依赖物理的二层来建立虚拟的大二层(vlan模式)

物理的二层指的是:物理网络是二层网络,基于以太网协议的广播方式进行通信

虚拟的二层指的是:neutron实现的虚拟的网络也是二层网络(openstack的vm机所用的网络必须是大二层),也是基于以太网协议的广播方式进行通信,但毫无疑问的是该虚拟网络依赖于物理的二层网络

物理二层+虚拟二层的典型代表:vlan网络模式,点击进入详解

三、依赖物理的三层来建立虚拟的大二层(gre模块与vxlan模式)

物理的三层指的是:物理网络是三层网络,基于ip路由的方式进行通信

虚拟的二层指的是:neutron实现的虚拟的网络仍然是二层网络(openstack的vm机所用的网络必须是大二层),仍然是基于以太网协议的广播方式进行通信,但毫无疑问的是该虚拟网络依赖于物理的三层网络,这有点类似于VPN的概念,根本原理就是将私网的包封装起来,最终打上隧道的ip地址传输。

物理三层+虚拟二层的典型代表:gre模式与vxlan模式,点击进入详解
