四、LVS四层负载均衡
第七章：负载均衡层详解

5508 字
|
23 分钟

一、lvs介绍

LVS，是Linux Virtual Server的简称，也就是Linux虚拟服务器,
是一个由国人章文嵩博士发起的自由软件项目。
中文站点：http://zh.linuxvirtualserver.org/



LVS有很多模式，我们主要用DR模式，来做四层负载均衡，可以用作四层代理数据库，也可以用作四层代理七层负载均衡

简述：硬件负载均衡（F5、Array）、LVS、Haproxy、NGINX的区别

nginx：胜在功能多，性能还够用，配置简单

haproxy：性能比nginx强一点，可以haproxy做四层--------》nginx七层----》代理web服务器

lvs性能堪比硬件负载均衡，可以用来四层代理数据库，或者四层代理七层负载均衡

硬件负载均衡，团队能力不足，花钱搞定，团队能力上来了还是lvs更省一些

应用场景

中小规模，日PV小于1000w，一般比流行的方案

1、四层：haproxy
2、七层：nginx
3、数据库层：
   方案举例
   mysql一主多从+MHA+（lvs+keepalived方案）
     MHA作用：
       1、MHA会监控主库挂掉后，选出一个新主，然后其他从都像新主同步数据
       2、MHA会使用脚本来维护一个写入操作用的vip，在选出新主后，写入操作的vip会自动偏移到新主上
     lvs+keepalived作用：
       1、维护一个读操作的vip
       2、lvs四层负载均衡所有的数据库，包括主库+多个从库，主库用来接收写请求，但肯定也能接着读

     总结：该方案提供一个写操作的vip、一个读操作的vip，然后应用程序自己实现读写分离

    也可以不用lvs+keepalived，可以引入数据库中间件如mycat、atlas
       Atlas拥有的功能----》你访问atlas的ip地址，它帮你实现
         1.读写分离
         2.从库负载均衡
       应用程序不需要自己实现读写分离，你也不需要用lvs去代理数据库了，中间件帮你做了


规模再大一些，四层会换成lvs，后端的数据库也要换架构方案，甚至mysql都会换成其他数据库



注意：何时引入何种技术，一定是要结合网站规模的增长来看，大致可以分为三个阶段

  1. 第一阶段：利用Nginx或HAProxy进行单点的负载均衡，这一阶段服务器规模刚脱离开单服务器、单数据库的模式，需要一定的负载均衡，但是仍然规模较小没有专业的维护团队来进行维护，也没有需要进行大规模的网站部署。这样利用Nginx或HAproxy就是第一选择，此时这些东西上手快， 配置容易，在七层之上利用HTTP协议就可以。这时是第一选择。
  2. 第二阶段：随着网络服务进一步扩大，这时单点的Nginx已经不能满足，这时使用LVS或者(硬件负载均衡F5、Array）就是首要选择，Nginx此时就作为LVS或者硬件负载均衡（F5、Array）的节点来使用，具体是用软件LVS还是硬件负载均衡？需要根据公司规模和预算来选择，但是一般来说这阶段相关人才跟不上业务的提升，所以购买商业硬件负载均衡已经成为了必经之路。
  3. 第三阶段：这时网络服务已经成为主流产品，此时随着公司知名度也进一步扩展，相关人才的能力以及数量也随之提升，这时无论从开发适合自身产品的定制，以及降低成本来讲开源的LVS，已经成为首选，这时LVS会成为主流。

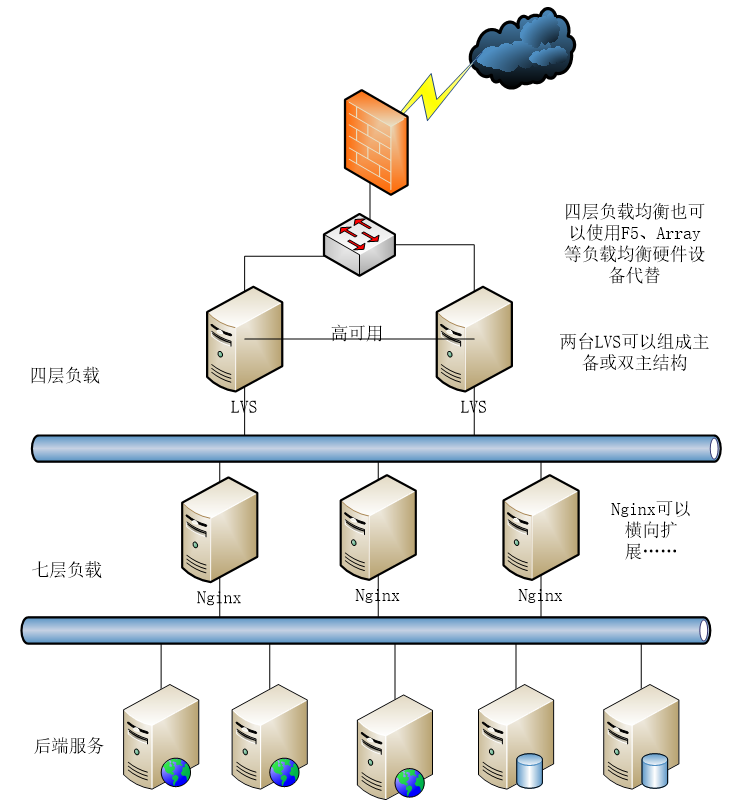

最终形成比较理想的基本架构为：

  • 四层：硬件负载均衡(F5或Array）/LVS
  • 七层：Nginx/Haproxy
  • 服务层：AppServer
对软件实现负载均衡的几个软件，从性能和稳定上还是LVS最牛，基本达到了F5硬件设备的60%性能，其他几个10%都有点困难。

不过就因为LVS忒牛了，配置也最麻烦了，而且健康检测需要另外配置Ldirector，其他HAPROXY和NGINX自己就用，而且配置超级简单。

所以建议，如果网站访问量不是门户级别的用HAPROXY或者NGINX就OK了，到了门户级别在用LVS+DR吧.

二、lvs构成

LVS 由于两部分构成
1、ipvs：ipvs负责核心的转发工作，工作于内核中netfilter INPUT钩子上，效率非常高，高于工作于用户态的nginx
2、ipvsadm：工作在用户空间的命令行工具，用于管理集群服务定义规则

详细点说说：
1、“IPVS通过在Netfilter框架中的不同位置（LOCAL_IN/FORWARD/LOCAL_OUT）注册自己的处理函数来捕获数据包，
并根据与IPVS相关的信息表对数据包进行处理，按照IPVS规则中定义的不同的包转发模式，对数据包进行不同的转发处理。”

2、现在LVS已经是 Linux标准内核的一部分，在Linux2.4内核以前，
使用LVS时必须要重新编译内核以支持LVS功能模块，但是从Linux2.4内核以后，已经完全内置了LVS的各个功能模块，无
需给内核打任何补丁，可以直接使用LVS提供的各种功能

3、LVS的核心ipvs在k8s的svc中也是在用它，效率很高

三、lvs的特点

七层负载可以做的 URL 解析等工作，LVS 无法完成，它支持到四层
接下来有两个问题

  • 1、为何lvs -DR模式明明是改二层的mac，或改三层的ip，但是却叫四层负载均衡呢？
    因为lvs的一些负载均衡算法，比如最小链接调度，链接是传输层的概念是基于ip和端口的
    所以你不能单看lvs怎么改数据包的去判定它的层！而应该综合来看，他要识别与后端rs服务器的链接，那就是要工作到四层才可以
    要综合他所有的环节，取一个它可以处理到的最大层
  • 2、四层负载比七层要快一些，那为何不干脆再低 一层，解析到三层然后做负载均衡呢？
    简而言之：总结一句话就是，看你的需求，我们需求是要负载均衡http请求，http请求是基于tcp连接的，最低也就到四层了
  • 详解的说：
  • （1）因为用户的一次访问必须先与服务端建立连接后、才能交换数据包，如果在第三层也就是网络层做负载均衡，那么将失去「连接」的语义
    （2）软件负载均衡面向的对象应该是 一个已经建立连接的用户，而不是一个孤零零的 IP 包。
    （3）后面还会看到，实际上 LVS 的机器代替真实的服务器与用户通过 TCP 三次握手建立了连接，所以 LVS 是需要关心「连接」级别的状态的。

四、LVS的工作模式

LVS 的工作模式主要有 4 种

  • DR（效率最高）
  • NAT
  • TUN
  • Full-NAT

DR与NAT模式都限制主机必须在一个局域网里，为了打破这个限制才有TUN方案，但是TUN方案效率不如DR模式高

要详细了解下述lvs各个模式，有一个形象的比喻
1、数据包的发送过程—->寄快递
2、沿途的网络设备——>快递站、快递小哥

3、ip地址————->一个区域的地址
4、mac地址————>某个区域中、目标节点的具体地址

五、LVS的专业术语

节点角色简称

  • DS：director server，即LVS负载均衡器
    BDS：backup director server，为了保证负载均衡器的高可用衍生出的备份.
  • RS：real server 真实的提供服务的server

不同作用的IP地址的简称

  • CIP：Client IP
  • VIP：向外部直接面向用户请求，作为用户请求的目标的ip地址。
  • DIP: Director IP,配置在负载均衡器上、用于和内部服务器通讯的ip地址。
  • RIP： Real Server IP，即真实的提供服务的server的IP地址

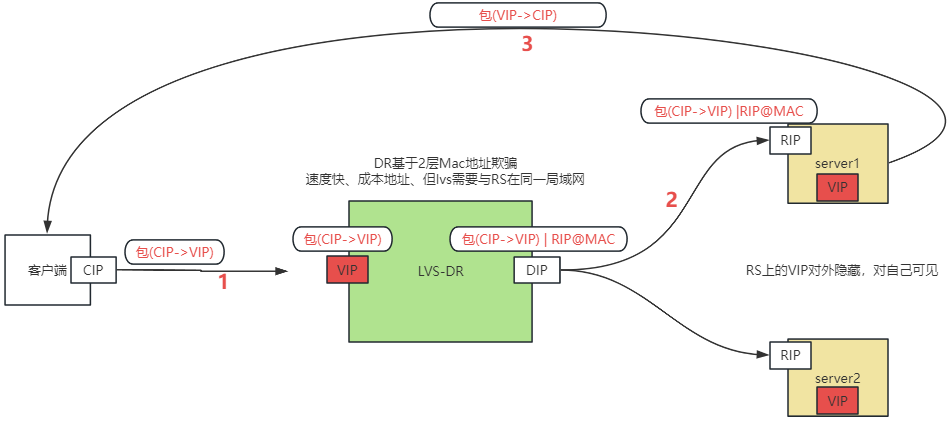

六、DR模式（性能最强，只扎一次心）

作图地址：https://www.processon.com/diagraming/58959fb0e4b0c87c63e760d1

配置示例：https://egonlin.com/?p=9312

lvs四层–代理数据库：real server是数据库

lvs四层–代理七层负载均衡nginx—代理web服务器：real server是七层负载均衡nginx，需要在它的lo上配置vip

在使用LVS（Linux Virtual Server）的Direct Routing（DR）模式下，实际运行的情况是这样的：
1、LVS的DR模式：在DR模式下，请求首先到达LVS, LVS根据配置的负载均衡算法选择一个后端服务器，并且将请求转发到这个后端服务器。在这种模式下，数据包的目的地IP不变，即VIP。

2、后端服务器：在这个配置中，被选中的后端服务器应该是配置有VIP的服务器，因为它们需要接收到这个VIP的流量。在使用Nginx作为七层负载均衡器的场景下，意味着Nginx服务器（作为real server）会拥有VIP。

3、Nginx的角色：这些Nginx服务器会根据七层的负载均衡规则来处理请求，可能包括基于HTTP头部、URL等的决策。然后Nginx将请求代理传递给实际的Web服务器。

4、Web服务器：最终的Web服务器只处理它们收到的来自Nginx的请求，而不直接暴露在VIP上。

因此，在这种DR模式下配合Nginx和Web服务器的设置中，真正配置VIP的“real servers”应该是承担七层负载均衡功能的Nginx服务器。Web服务器不需要以及也不应该配置VIP，而是只响应来自七层负载均衡Nginx的请求。这样做可以确保请求和响应的流程是连贯的，而网络拓扑的结构和流量管理可以根据LVS的DR模式正常工作

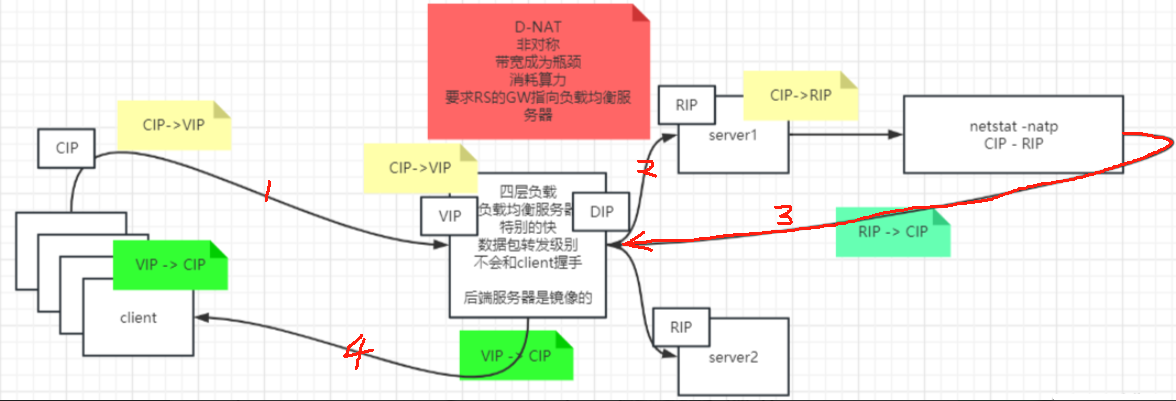

七、NAT模式（来回扎两次心）

file

特点简述
1.请求与响应都走负载均衡
2.所有rs必须把网关指向负载均衡才行，否则无法回包，因为回包时的源ip是rs服务器自己，目标ip是客户端的ip所以必须有网关转发才行
细说：
NAT（Network Address Translation）是一种外网和内网地址映射的技术。
NAT 模式下，网络报的进出都要经过 LVS 的处理。LVS 需要作为 RS 的网关。
当包到达 LVS 时，LVS 做目标地址转换（DNAT），将目标 IP 改为 RS 的 IP。RS 接收到包以后，仿佛是客户端直接发给它的一样。
RS 处理完，返回响应时，源 IP 是 RS IP，目标 IP 是客户端的 IP。
这时 RS 的包通过网关（LVS）中转，LVS 会做源地址转换（SNAT），将包的源地址改为 VIP，这样，这个包对客户端看起来就仿佛是 LVS 直接返回给它的。客户端无法感知到后端 RS 的存在。

配置示例：https://egonlin.com/?p=9315

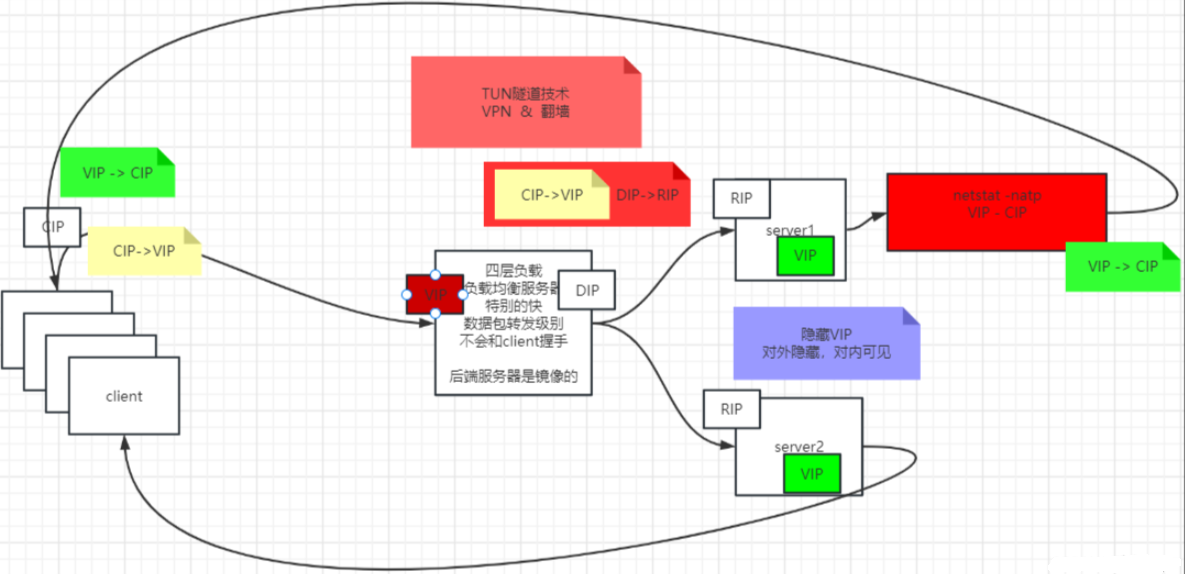

八、TUN模式

  • IP Tunnel（ip隧道）解决DR模式下RS和DS处于同一网段的问题。ip隧道可以理解为IP in IP, 即发送方在IP头的外部再包装一个IP头，接收方先解出第一层IP头，然后再按照正常流程处理剩下的的IP数据包。
  • 具体流程为： 1）给数据包添加新的IP头，重新封装数据包然后选路将数据包发送给Real Server 2）RS发现请求报文的IP地址是自己的eth0的IP地址，就剥掉IP隧道包头 3）RS发现请求报文的IP地址是自己的lo的IP地址，就接收此报文，处理请求后正常发送响应报文(源IP是VIP，目的IP是ClientIP),将响应报文通过lo接口传送给eth0网卡然后向外发出
  • lo：系统内部接收和发送数据包 127.0.0.1 eth0：网卡 MAC：网卡的物理地址 inet addr：网卡ip地址
  • 特点为：1）DS添加了IP头，但是不修改传输层数据，故TUN不支持端口映射 2）只要IP可达，RS完全可以分布到不同的机房和网段 3）RS需要绑定VIP到lo，避免映射混乱 4）会存在MTU的问题，如果一个数据包已经达到了mtu的大小，ip隧道添加一个ip头之后，包的大小就会超过MTU（解决方案为支持PMTUD协议或减小RS的MSS） 5）解决了RS的部署和扩展问题，但是DS的扩展问题无法解决，只能做主备高可用
    file

九、Full-NAT模式

无论是 DR 还是 NAT 模式，不可避免的都有一个问题：LVS 和 RS 必须在同一个 VLAN 下，否则 LVS 无法作为 RS 的网关。
这引发的两个问题是：

1、同一个 VLAN 的限制导致运维不方便，跨 VLAN 的 RS 无法接入。

2、LVS 的水平扩展受到制约。当 RS 水平扩容时，总有一天其上的单点 LVS 会成为瓶颈。

Full-NAT 由此而生，解决的是 LVS 和 RS 跨 VLAN 的问题，而跨 VLAN 问题解决后，LVS 和 RS 不再存在 VLAN 上的从属关系，可以做到多个 LVS 对应多个 RS，解决水平扩容的问题。

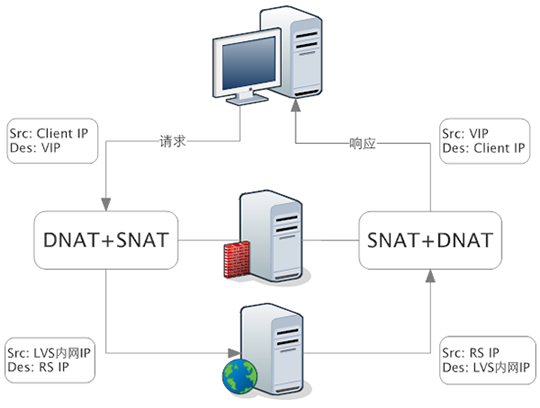

Full-NAT 相比 NAT 的主要改进是，在 SNAT/DNAT 的基础上，加上另一种转换，转换过程如下：

file

在包从 LVS 转到 RS 的过程中，源地址从客户端 IP 被替换成了 LVS 的内网 IP。
内网 IP 之间可以通过多个交换机跨 VLAN 通信。
当 RS 处理完接受到的包，返回时，会将这个包返回给 LVS 的内网 IP，这一步也不受限于 VLAN。
LVS 收到包后，在 NAT 模式修改源地址的基础上，再把 RS 发来的包中的目标地址从 LVS 内网 IP 改为客户端的 IP。
Full-NAT 主要的思想是把网关和其下机器的通信，改为了普通的网络通信，从而解决了跨 VLAN 的问题。采用这种方式，LVS 和 RS 的部署在 VLAN 上将不再有任何限制，大大提高了运维部署的便利性。

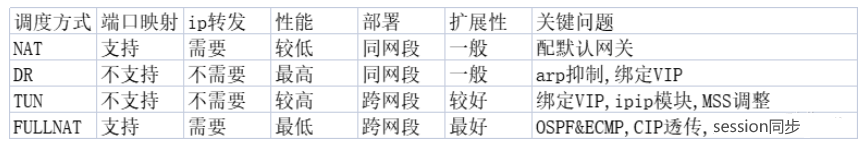

10、所有模式对比

file

11、ipvs调度算法

ipvs默认的调度算法是wlc，总共有八种调度算法如下所示

  • rr：Round Robin，轮询
  • wrr：Weight，加权轮询
  • lc：最少连接数调度（least-connection）,IPVS表存储了所有活动的连接。LB会比较将连接请求发送到当前连接最少的RS
  • wlc：加权最少连接数调度，（active256+inactive）/weighed，权重越大连接数越少，则连接至此rs
  • lblc：基于本地的最少连接数调度（locality-based least-connection）：将来自同一个目的地址的请求分配给同一台RS，此时这台服务器是尚未满负荷的。否则就将这个请求分配给连接数最小的RS，并以它作为下一次分配的首先考虑
  • lblcr：基于本地带复制功能的最少连接；对于已建立的请求，分配到同一台服务器；对于新请求，分配到连接数少的server
  • dh：destination hash目标地址hash，功能类似于sh，但应用场景不同
  • sh：source hash，源地址hash，根据hash表将来自同一IP请求发送至同一Real Server，这样在一定程度上破坏了负载均衡的效果；主要使用在电商网站，实现session affinity（会话绑定）
