lvs-dr模式配置示例
Uncategorized

1398 字
|
6 分钟

一、工作原理复习

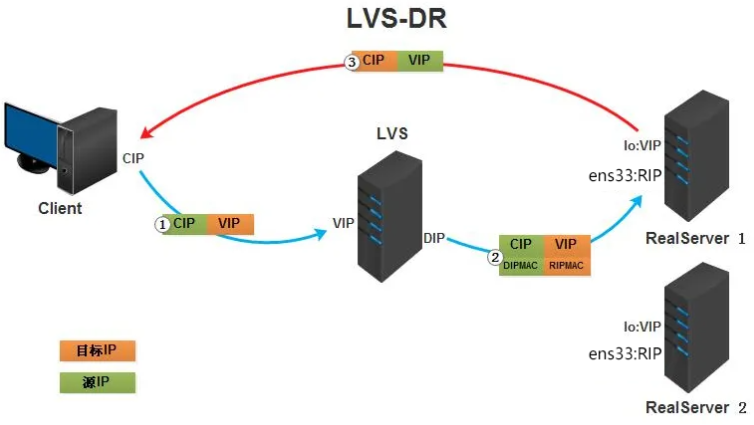

1、客户端发送请求到 Director Server (负载均衡器 DS），请求的数据报文（源IP是CIP，目标IP是VIP）到达内核空间，Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输

2、内核空间判断数据包的目标IP是本机IP，此时LVS比对数据包请求的服务是否是集群服务，是集群服务就重新封装数据包。修改源 MAC 地址为 Director Server 的 MAC 地址，修改目标 MAC 地址为 Real Server 的 MAC 地址，源IP地址与目标IP地址没有改变，然后将数据包发送给 Real Server 1

3、到达 Real Server 的请求报文的 MAC 地址是自身的 MAC 地址，就接收此报文。数据包重新封装报文（源IP地址为VIP，目标IP 为CIP），将响应报文通过IO接口传送给物理网卡然后向外发出，Real server 1 直接将响应报文传送到客户端

二、lvs四层直接代理应用

lvs四层–代理应用：real server是应用服务器



1、环境准备（所有机器）

setenforce 0

systemctl stop firewalld

配置静态ip

配置时间同步

2、主机规划

VIP：192.168.71.200

DIP：192.168.71.115

web01(nginx+静态页面): 192.168.71.112:8080
web02(nginx+静态页面): 192.168.71.113:8080
web03(nginx+静态页面): 192.168.71.114:8080

3、lvs四层负载均衡部署（在192.168.71.115这台机器上部署）

3.1 安装ipvs

# 1、安装ipvsadm等相关工具
yum -y install ipvsadm ipset sysstat conntrack libseccomp

# 2、配置加载
cat > /etc/sysconfig/modules/ipvs.modules <<"EOF"
#!/bin/bash
ipvs_modules="ip_vs ip_vs_lc ip_vs_wlc ip_vs_rr ip_vs_wrr ip_vs_lblc ip_vs_lblcr ip_vs_dh ip_vs_sh ip_vs_fo ip_vs_nq ip_vs_sed ip_vs_ftp nf_conntrack"

for kernel_module in ${ipvs_modules};
do
/sbin/modinfo -F filename ${kernel_module} > /dev/null 2>&1
if [ $? -eq 0 ]; then
/sbin/modprobe ${kernel_module}
fi
done
EOF

chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep ip_vs

3.2 为四层负载均衡机器添加一个vip

#1、需要特别注意的是，虚拟ip地址的广播地址是它本身，子网掩码是255.255.255.255。
ifconfig ens36:0 192.168.71.200 broadcast 192.168.71.200 netmask 255.255.255.255 up

#2、添加路由规则
route add -host 192.168.71.200 dev ens36:0

#3、启用系统的包转发功能
echo "1" >/proc/sys/net/ipv4/ip_forward
3.3 添加负载均衡规则
# 强调强调强调：LVS本身不支持将请求的目标端口从一个端口转换到另一个端口，所以
# ipvsadm -a -t 192.168.71.200:6666 -r 192.168.71.112:8080 -g # 这种添加方法是错误的，必须端口一致

ipvsadm -C #清除内核虚拟服务器表中的所有记录
ipvsadm -A -t 192.168.71.200:8080 -s rr # -s rr表示采用轮询策略。
ipvsadm -a -t 192.168.71.200:8080 -r 192.168.71.112:8080 -g #添加服务器节点，-g表示指定LVS 的工作模式为直接路由模式
ipvsadm -a -t 192.168.71.200:8080 -r 192.168.71.113:8080 -g #添加服务器节点
ipvsadm -a -t 192.168.71.200:8080 -r 192.168.71.114:8080 -g #添加服务器节点
ipvsadm -Ln #查看节点状态，加个“-n”将以数字形式显示地址、端口信息

4、RS配置（三台web服务器上）

4.1 在本地lo网卡上配置上vip地址
ifconfig lo:0 192.168.71.200 broadcast 192.168.71.200 netmask 255.255.255.255 up
route add -host 192.168.71.200 dev lo:0

4.2 关闭arp解析

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce


cat >> /etc/sysctl.conf << EOF
net.ipv4.ip_forward=1
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.all.arp_announce=2
EOF

sysctl -p #使用修改生效

配置注解：

arp_announce ：定义不同级别：当ARP请求通过某个端口进来是否利用这个接口来回应。

0 -利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；

1 – 避免使用另外一个接口上的mac地址去响应ARP请求；

2 – 尽可能使用能够匹配到ARP请求的最佳地址。

arp_ignore：当ARP请求发过来后发现自己正是请求的地址是否响应；

0 – 利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；

1 – 哪个接口上接受ARP请求，就从哪个端口上回应。



4.3  三个web上部署

 部署nginx

然后放置文件：/usr/share/nginx/html/1.txt # 分别写入web01、web02、web03



5、测试访问

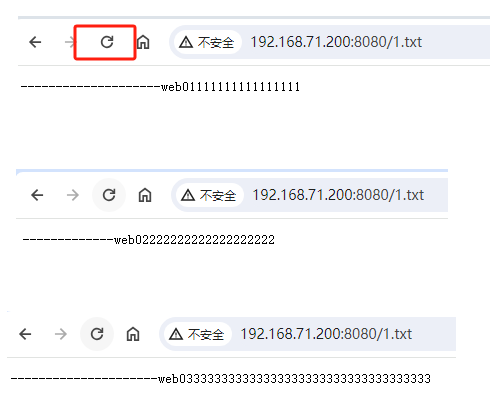

方式一：浏览器访问测试

先把所有web上的nginx配置里的keepalive_timeout都设置为0，否则会因为长连接而经常访问到一个

http {
    keepalive_timeout   0;
    。。。。。。
}



方式二：在四层负载均衡以外的任一台机器上

[root@db ~]# curl http://192.168.71.200:8080/1.txt
---------------------web033333333333333333333333333333333333
[root@db ~]# curl http://192.168.71.200:8080/1.txt
-------------web02222222222222222222
[root@db ~]# curl http://192.168.71.200:8080/1.txt
--------------------web01111111111111111



三、lvs四层+nginx七层+应用

lvs四层–代理七层负载均衡nginx—代理web服务器：real server是七层负载均衡nginx，需要在它的lo上配置vip





1、环境准备（所有机器）

同上

2、主机规划

# 1、四层
VIP：192.168.71.200

DIP：192.168.71.115


# 2、两台七层
七层01（用nginx做七层负载）：192.168.71.116:8081
七层02（用nginx做七层负载）：192.168.71.111:8081

# 3、三台web
web01(nginx+静态页面): 192.168.71.112:8080
web02(nginx+静态页面): 192.168.71.113:8080
web03(nginx+静态页面): 192.168.71.114:8080

两台七层一样的配置，代理三台web

[root@lb01 ~]# cat /etc/nginx/nginx.conf
events {
    worker_connections 1024;
}
http {
    upstream web_app_servers {
        server 192.168.71.112:8080 weight=1;
        server 192.168.71.113:8080 weight=1;
        server 192.168.71.114:8080 weight=1;
    }
    server {
        listen 8081; # 强调：这里个的配置直接就监听端口，我们之前的课程中在其末尾加的proxy_protocol一定要去掉
        location / {
            proxy_pass http://web_app_servers;
        }
    }
}

3、lvs四层负载均衡部署（在192.168.71.115这台机器上部署）

3.1 安装ipvs（与第二章节的配置一模一样）

# 1、安装ipvsadm等相关工具
yum -y install ipvsadm ipset sysstat conntrack libseccomp

# 2、配置加载
cat > /etc/sysconfig/modules/ipvs.modules <<"EOF"
#!/bin/bash
ipvs_modules="ip_vs ip_vs_lc ip_vs_wlc ip_vs_rr ip_vs_wrr ip_vs_lblc ip_vs_lblcr ip_vs_dh ip_vs_sh ip_vs_fo ip_vs_nq ip_vs_sed ip_vs_ftp nf_conntrack"

for kernel_module in ${ipvs_modules};
do
/sbin/modinfo -F filename ${kernel_module} > /dev/null 2>&1
if [ $? -eq 0 ]; then
/sbin/modprobe ${kernel_module}
fi
done
EOF

chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep ip_vs

3.2 为四层负载均衡机器添加一个vip（与第二章节的配置一模一样）

#1、需要特别注意的是，虚拟ip地址的广播地址是它本身，子网掩码是255.255.255.255。
ifconfig ens36:0 192.168.71.200 broadcast 192.168.71.200 netmask 255.255.255.255 up

#2、添加路由规则
route add -host 192.168.71.200 dev ens36:0

#3、启用系统的包转发功能
echo "1" >/proc/sys/net/ipv4/ip_forward
3.3 添加负载均衡规则（与第二章节配置的规则不同，此处应该添加的是代理到两台七层负载均衡的ip+port）
ipvsadm -C #清除内核虚拟服务器表中的所有记录
ipvsadm -A -t 192.168.71.200:8081 -s rr # -s rr表示采用轮询策略。
ipvsadm -a -t 192.168.71.200:8081 -r 192.168.71.116:8081 -g #添加服务器节点，-g表示指定LVS 的工作模式为直接路由模式
ipvsadm -a -t 192.168.71.200:8081 -r 192.168.71.111:8081 -g #添加服务器节点
ipvsadm -Ln #查看节点状态，加个“-n”将以数字形式显示地址、端口信息

4、RS配置（两台负载均衡是我们的RS，而不是web应用）

4.1 在本地lo网卡上配置上vip地址
ifconfig lo:0 192.168.71.200 broadcast 192.168.71.200 netmask 255.255.255.255 up
route add -host 192.168.71.200 dev lo:0

4.2 关闭arp解析

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce


cat >> /etc/sysctl.conf << EOF
net.ipv4.ip_forward=1
net.ipv4.conf.lo.arp_ignore=1
net.ipv4.conf.all.arp_ignore=1
net.ipv4.conf.lo.arp_announce=2
net.ipv4.conf.all.arp_announce=2
EOF

sysctl -p #使用修改生效

配置注解：

arp_announce ：定义不同级别：当ARP请求通过某个端口进来是否利用这个接口来回应。

0 -利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；

1 – 避免使用另外一个接口上的mac地址去响应ARP请求；

2 – 尽可能使用能够匹配到ARP请求的最佳地址。

arp_ignore：当ARP请求发过来后发现自己正是请求的地址是否响应；

0 – 利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；

1 – 哪个接口上接受ARP请求，就从哪个端口上回应。



4.3  三个web上部署

 部署nginx

然后放置文件：/usr/share/nginx/html/1.txt # 分别写入web01、web02、web03



5、测试访问

方式一：浏览器访问测试

先把所有web上的nginx配置里的keepalive_timeout都设置为0，否则会因为长连接而经常访问到一个

http {
    keepalive_timeout   0;
    。。。。。。
}



方式二：

 [root@web01 ~]# curl http://192.168.71.200:8081/1.txt
--------------------web01111111111111111
[root@web01 ~]# curl http://192.168.71.200:8081/1.txt
--------------------web01111111111111111
[root@web01 ~]# curl http://192.168.71.200:8081/1.txt
-------------web02222222222222222222
[root@web01 ~]# curl http://192.168.71.200:8081/1.txt
-------------web02222222222222222222
[root@web01 ~]# curl http://192.168.71.200:8081/1.txt
---------------------web033333333333333333333333333333333333
[root@web01 ~]# curl http://192.168.71.200:8081/1.txt
---------------------web03333333333333333333333333333333333



四、lvs四层代理nginx七层实现透传真实客户端ip

1、LVS-DR模式改变的是底层的mac地址，客户端ip地址本身就是透传的

2、所以我们只需要在七层负载均衡里用proxy_set_header指令来转发客户端真实ip即可

[root@db ~]# cat /etc/nginx/nginx.conf
events {
    worker_connections 1024;
}
http {
    #keepalive_timeout 0;
    upstream web_app_servers {
        server 192.168.71.112:8080 weight=1;
        server 192.168.71.113:8080 weight=1;
        server 192.168.71.114:8080 weight=1;
    }
    server {
        listen 8081;
        location / {
            proxy_pass http://web_app_servers;

            # -------------------》只加上下面这一段即可
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header Host $http_host;
            proxy_set_header X-Forwarded-Proto $scheme;

        }
    }
}



3、后端的web里只需要从配置日志即可，其他地方都不需要配置

http {
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"'; # 末尾加个$http_x_forwarded_for

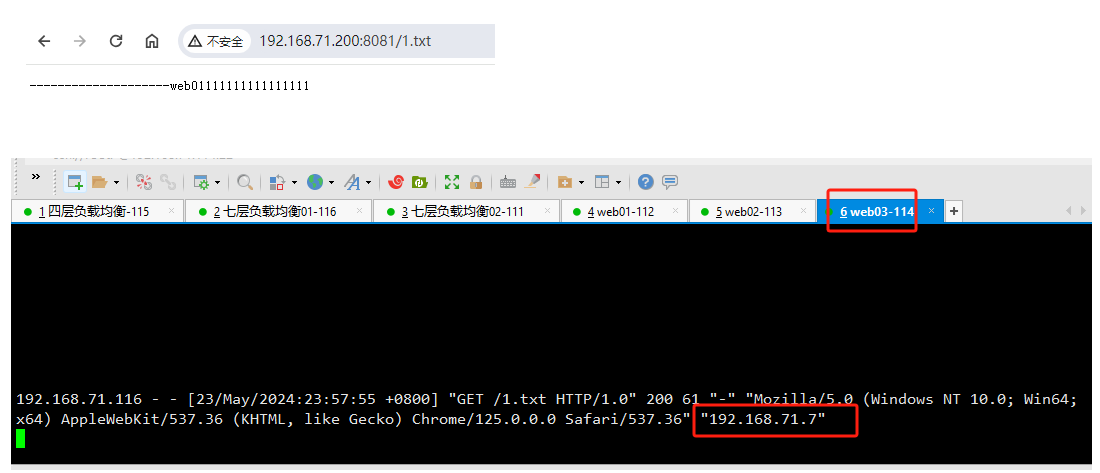

测试：客户端（192.168.71.7 windows打开浏览器）访问
